PU型

全國訂購熱線：
雷先生 15817842088? ? 曹先生 15899819318
陳先生 13790083198? ? 呂先生 13420665088
姚女士 15019622678? ? 黃女士 13600326220

1、共軛凸輪設計具有較大的軸向及徑向負荷，反緣箱體有螺孔結構，易于安裝。

2、兩片式凸輪結構簡單，三片式凸輪傳遞扭力大。

3、可制作少分割，例如1分割。動作位于靜止角區域，具有較大的自鎖力，適合用于重載設備。

4、此機種普遍用于紙業印刷、裁剪、具有高速精度又精確的優點。

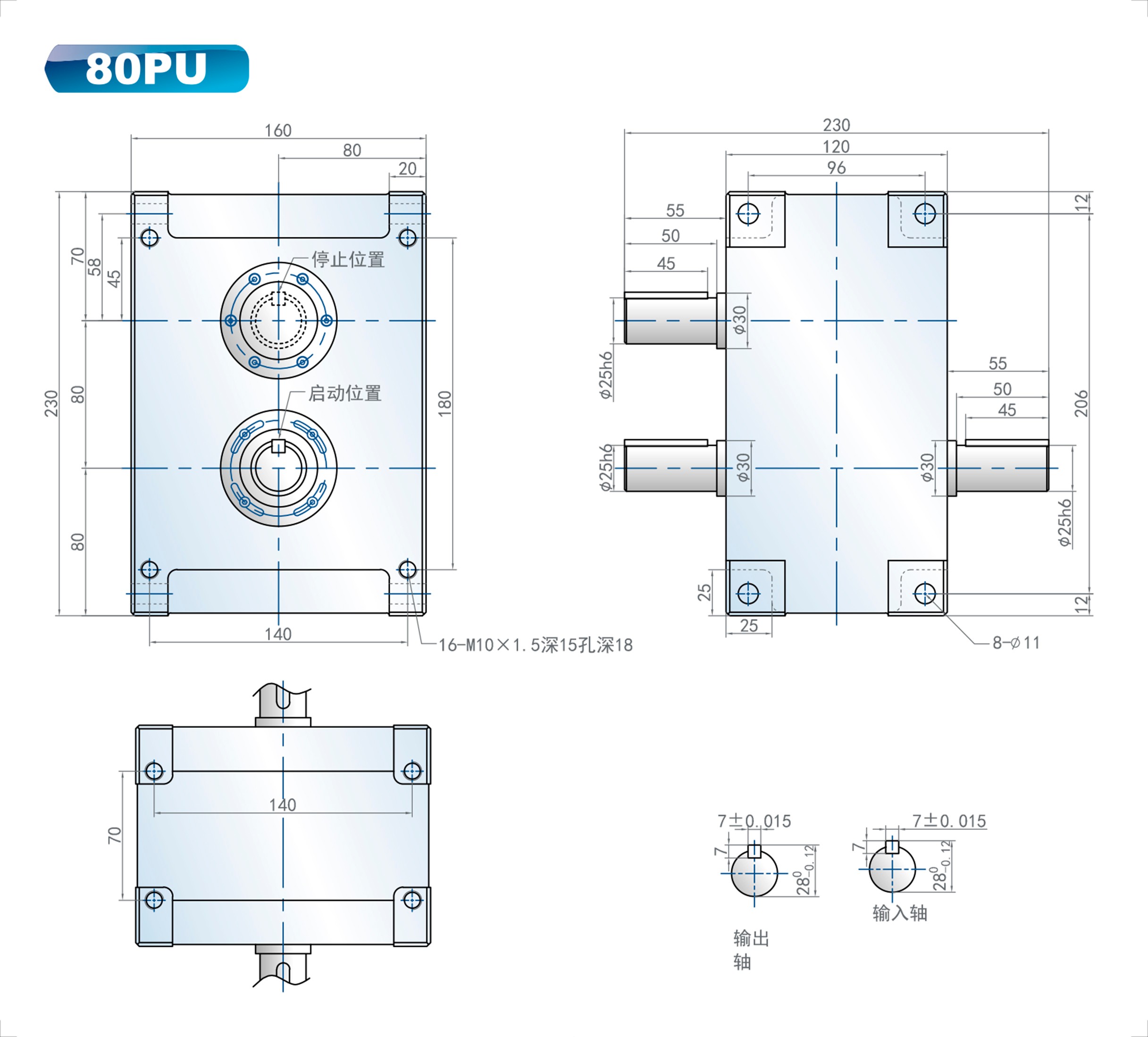

項目	符號	單位	數值
輸出軸容許軸向應力	P1	kgf	360
輸出軸容許徑向負荷	P2	kgf	250
輸出軸容許力矩	Ts	kgf-m	參考力矩表
輸出軸的旋轉剛性	K1	kgf-m/rad	1.85×103
輸入軸容許軸向應力	P4	kgf	360
輸入軸容許徑向負荷	P5	kgf-m	250
輸入軸容許扭力	P6	kgf-m	25
輸入軸的旋轉剛性	K2	kgf-m/rad	1.85×103
TDWELL的分割精度		sec	±60
2DWELL的分割精度		sec	±120
重復定位精度		sec.	60
重量		kg	20

項目	符號	單位	數值
輸出軸容許徑向負荷	P1	kgf	360
輸出軸容許軸向負荷	P2	kgf	250
輸出軸容許力矩	Ts	kgf-m	參考力矩表
輸出軸的旋轉剛性	K1	kgf-m/rad	1.85 x 10³
輸入軸容許軸向應力	P4	kgf	360
輸入軸容許徑向負荷	P5	kgf	250
輸入軸容許扭力	P6	kgf-m²	8.5
輸入軸的旋轉鋼性	K2	sec.	1.85 x 10³
1DWELL的分割精度		sec.	±60
2DWELL的分割精度		sec.	±120
重覆定位精度		sec.	60.0
重量		kg	20.0

入力軸的GD²是在停留范圍內的數值。
C1~C5數值是達到安全係數=2時的數值。

*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

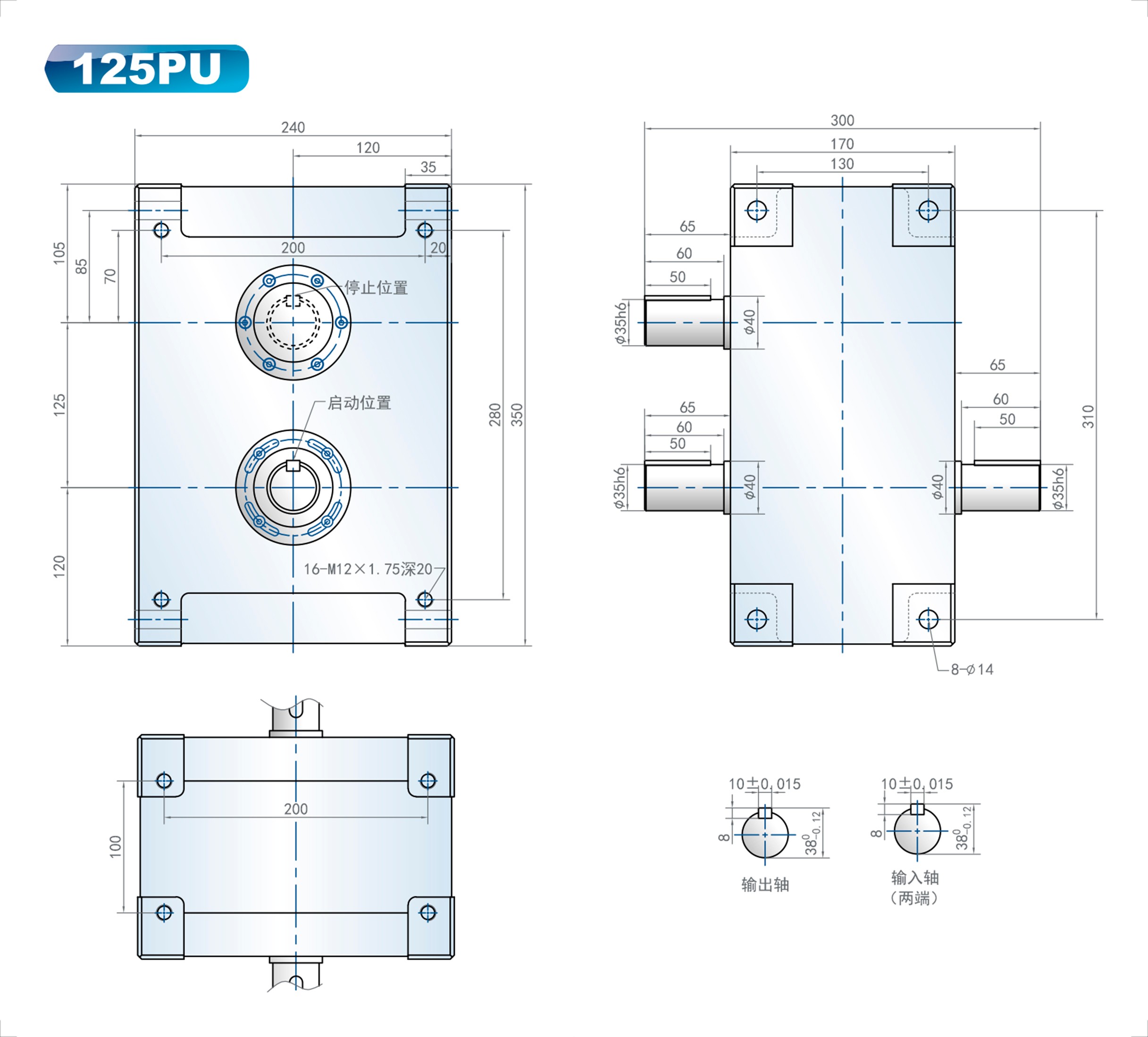

項目	符號	單位	數值
輸出軸容許徑向負荷	P1	kgf	520
輸出軸容許軸向負荷	P2	kgf	630
輸出軸容許力矩	Ts	kgf-m	參考力矩表
輸出軸的旋轉剛性	K1	kgf-m/rad	5.03 x 10³
輸入軸容許軸向應力	P4	kgf	520
輸入軸容許徑向負荷	P5	kgf	630
輸入軸容許扭力	P6	kgf-m²	65
輸入軸的旋轉鋼性	K2	sec.	5.03 x 10³
1DWELL的分割精度		sec.	±60
2DWELL的分割精度		sec.	±120
重覆定位精度		sec.	60.0
重量		kg	65.0

入力軸的GD²是在停留范圍內的數值。
C1~C5數值是達到安全係數=2時的數值。

*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

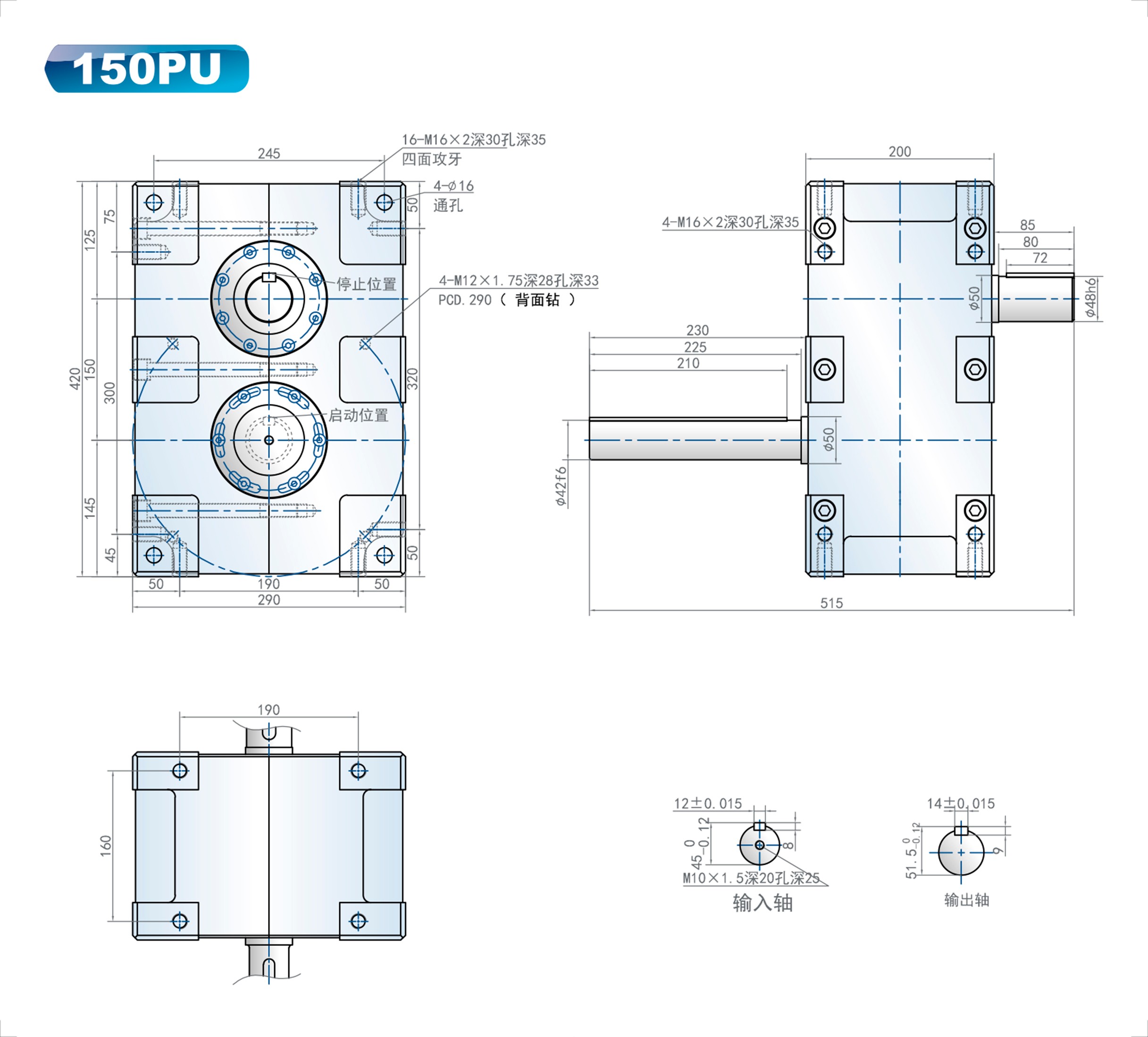

項目	符號	單位	數值
輸出軸容許軸向應力	P1	kgf	750
輸出軸容許徑向負荷	P2	kgf	860
輸出軸容許力矩	Ts	kgf-m	參考力矩表
輸出軸的旋轉剛性	K1	kgf-m/rad	1.8×10⁴
輸入軸容許軸向應力	P4	kgf	750
輸入軸容許徑向負荷	P5	kgf-m	880
輸入軸容許扭力	P6	kgf-m	135
輸入軸的旋轉剛性	K2	kgf-m/rad	1.8×10⁴
TDWELL的分割精度		sec	±60
2DWELL的分割精度		sec	±120
重復定位精度		sec.	60
重量		kg	87

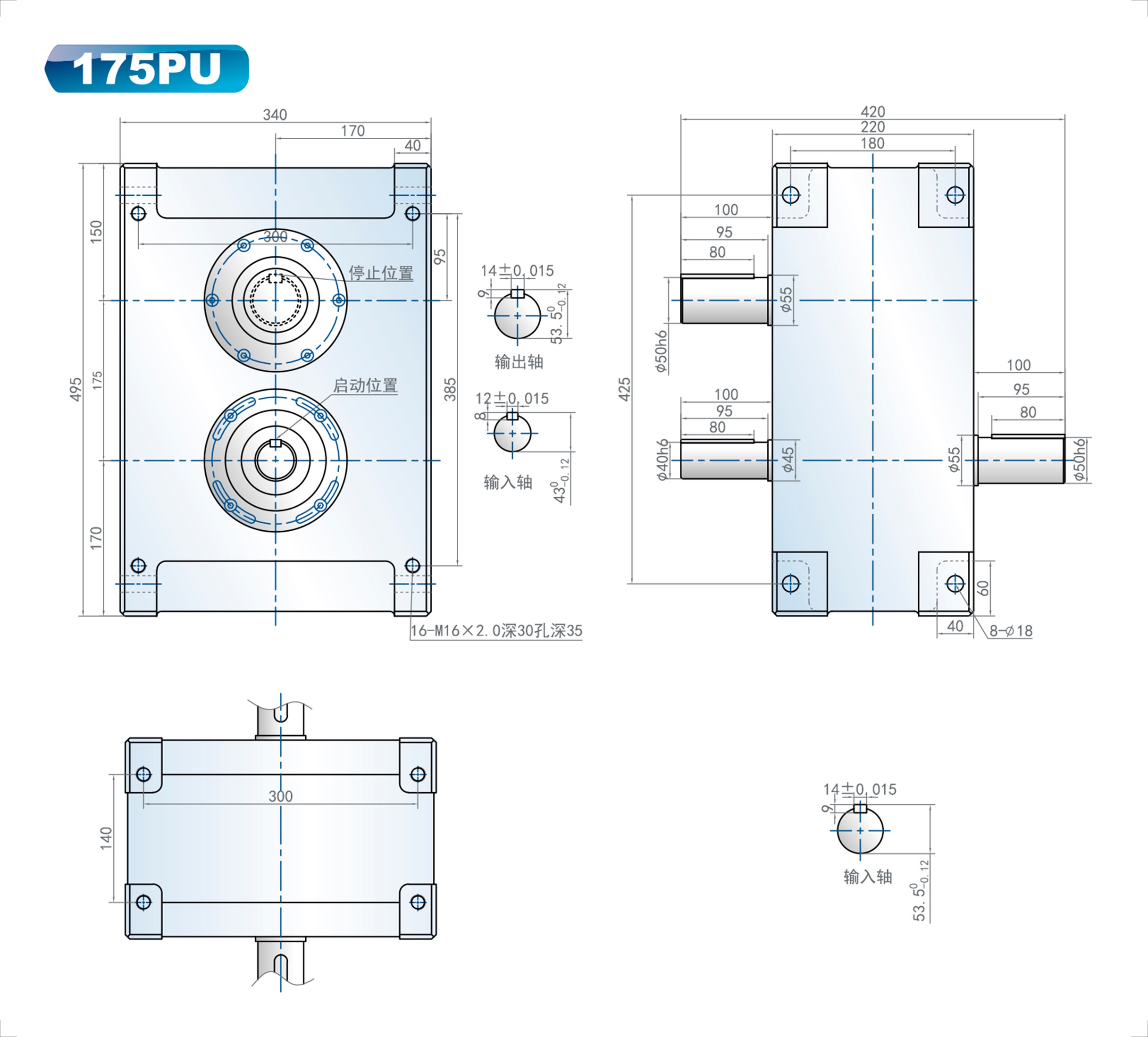

項目	符號	單位	數值
輸出軸容許徑向負荷	P1	kgf	920
輸出軸容許軸向負荷	P2	kgf	1000
輸出軸容許力矩	Ts	kgf-m	參考力矩表
輸出軸的旋轉剛性	K1	kgf-m/rad	1.68 x 10⁴
輸入軸容許軸向應力	P4	kgf	920
輸入軸容許徑向負荷	P5	kgf	1000
輸入軸容許扭力	P6	kgf-m²	185
輸入軸的旋轉鋼性	K2	sec.	1.68 x 10⁴
1DWELL的分割精度		sec.	±60
2DWELL的分割精度		sec.	±120
重覆定位精度		sec.	60.0
重量		kg	127.0

入力軸的GD²是在停留范圍內的數值。
C1~C5數值是達到安全係數=2時的數值。

*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

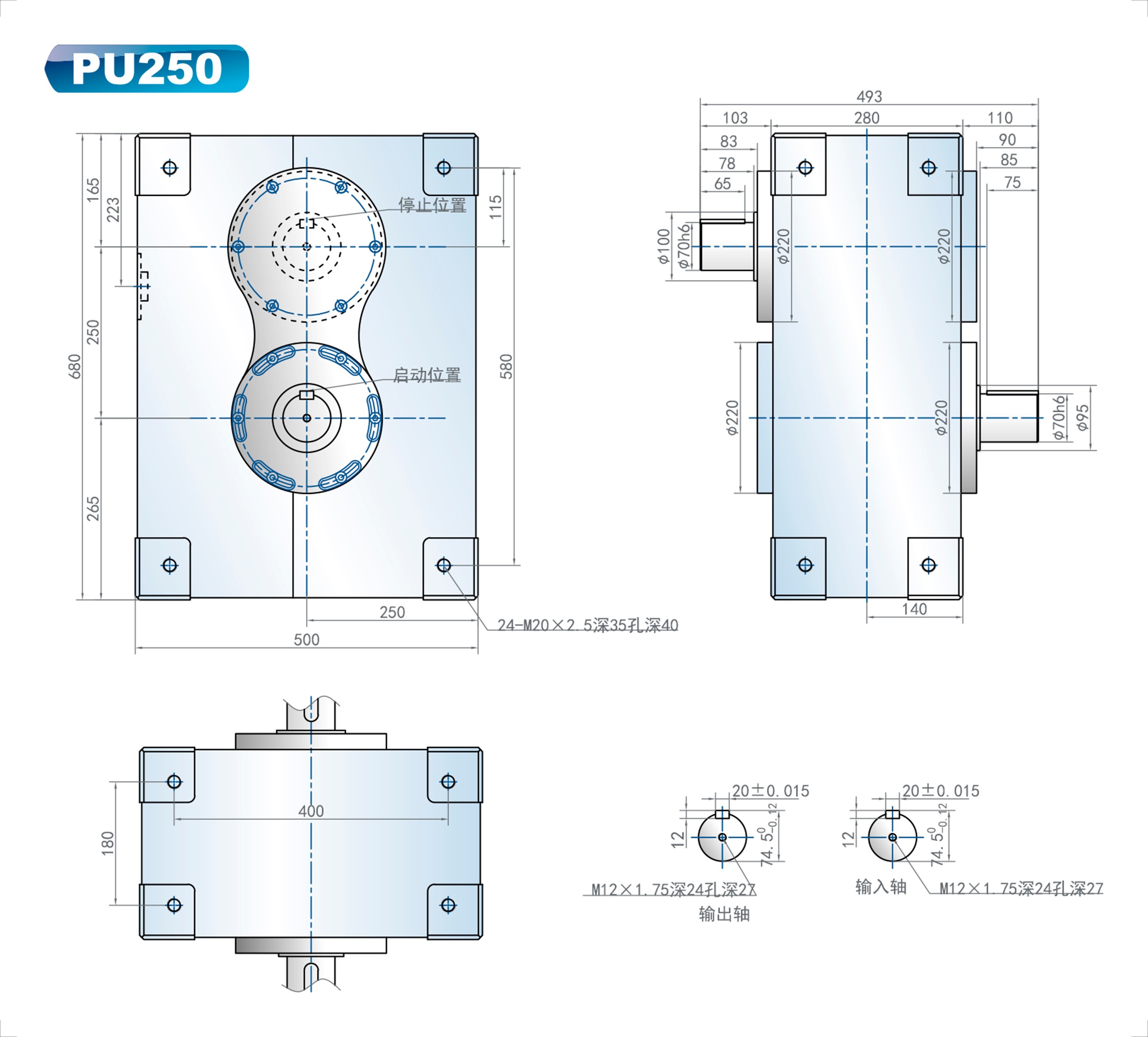

項目	符號	單位	數值
輸出軸容許徑向負荷	P1	kgf	1550
輸出軸容許軸向負荷	P2	kgf	1560
輸出軸容許力矩	Ts	kgf-m	參考力矩表
輸出軸的旋轉剛性	K1	kgf-m/rad	5.37 x 10⁴
輸入軸容許軸向應力	P4	kgf	1550
輸入軸容許徑向負荷	P5	kgf	2400
輸入軸容許扭力	P6	kgf-m²	500
輸入軸的旋轉鋼性	K2	sec.	5.37 x 10^-4
1DWELL的分割精度		sec.	±60
2DWELL的分割精度		sec.	±120
重覆定位精度		sec.	60.0
重量		kg	388.0

入力軸的GD²是在停留范圍內的數值。
C1~C5數值是達到安全係數=2時的數值。

*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。

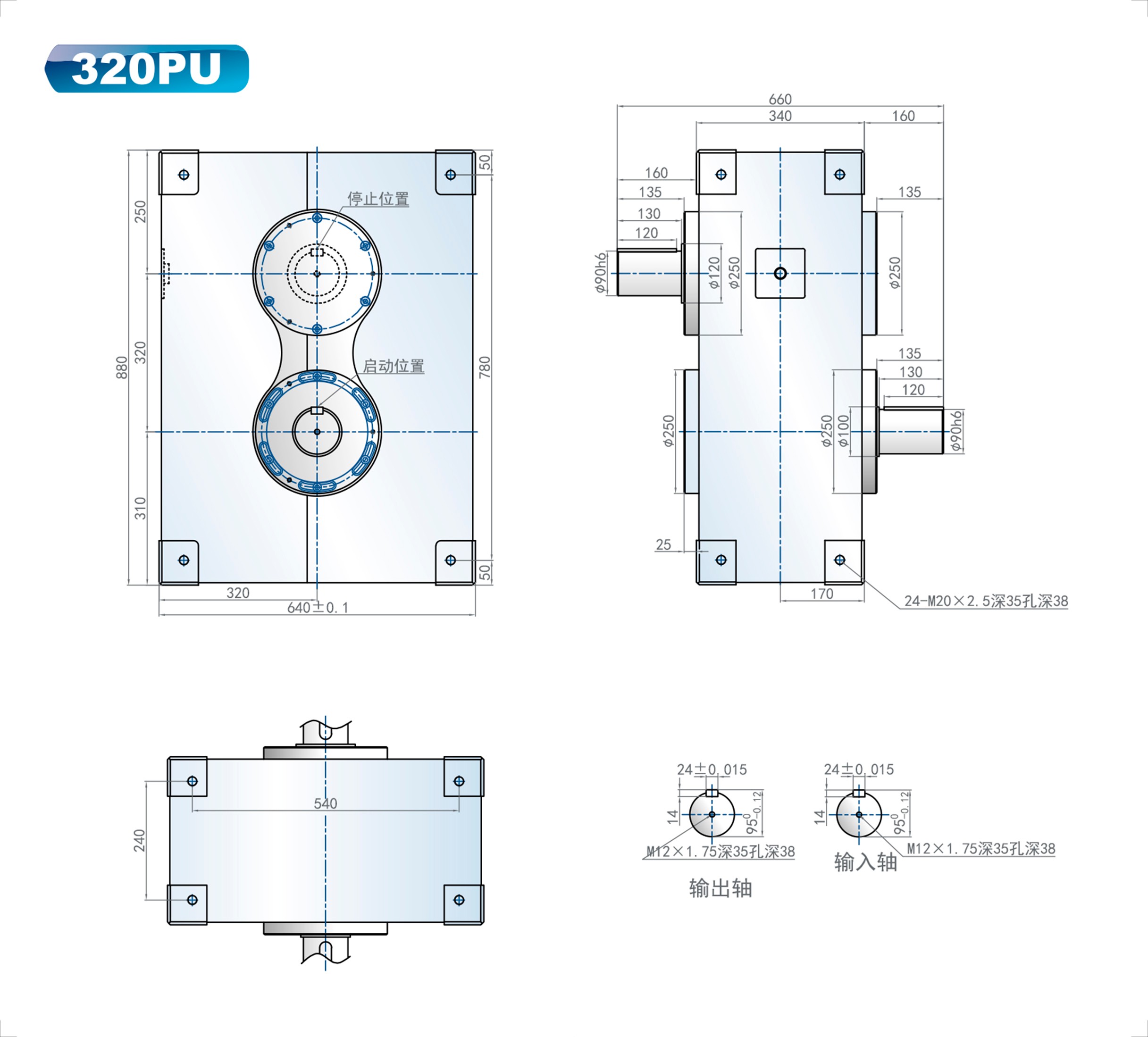

項目	符號	單位	數值
輸出軸容許徑向負荷	P1	kgf	1720
輸出軸容許軸向負荷	P2	kgf	1775
輸出軸容許力矩	Ts	kgf-m	參考力矩表
輸出軸的旋轉剛性	K1	kgf-m/rad	5.82 x 10⁴
輸入軸容許軸向應力	P4	kgf	1690
輸入軸容許徑向負荷	P5	kgf	2670
輸入軸容許扭力	P6	kgf-m²	580
輸入軸的旋轉鋼性	K2	sec.	5.82 x 10⁴
1DWELL的分割精度		sec.	±60
2DWELL的分割精度		sec.	±120
重覆定位精度		sec.	60.0
重量		kg	750.0

入力軸的GD²是在停留范圍內的數值。
C1~C5數值是達到安全係數=2時的數值。

*本公司保有圖面修改之權利，詳細規格請與本公司聯絡。
